Série Mecatrônica

Nano Linear NT-XZ

Conheça um pouco mais

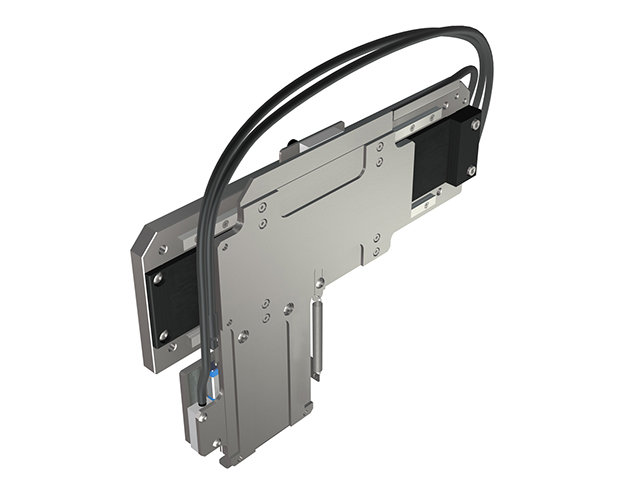

A Nano Linear NT-XZ é uma mesa de posicionamento ultracompacta de 2 eixos (X e Z) com acionamento direto por ímã móvel. O sistema combina um motor linear de alta performance com guias lineares de precisão IKO, entregando posicionamento extremamente exato, alta velocidade e mínima geração de partículas — ideal para ambientes que exigem limpeza rigorosa.

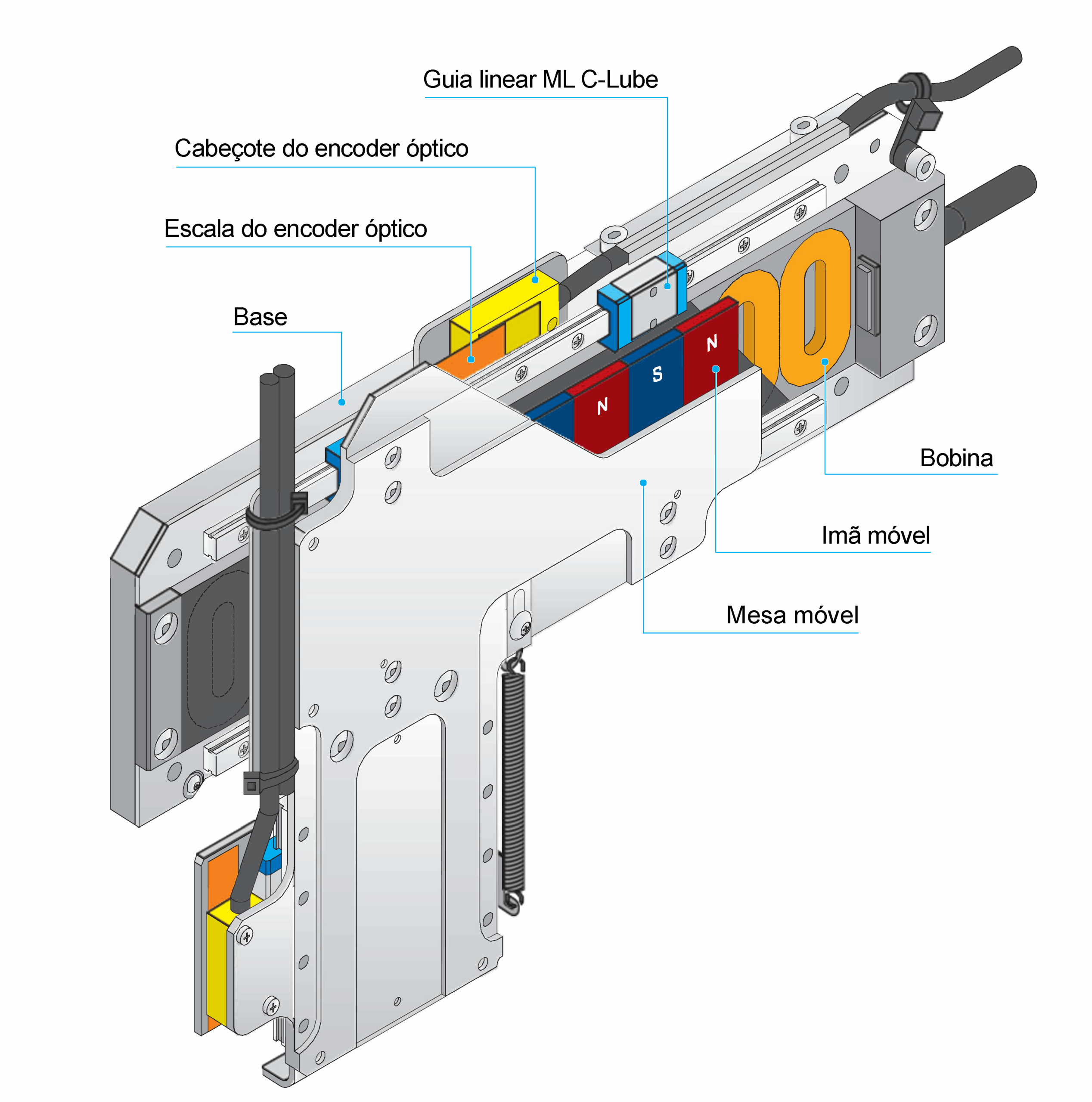

A mesa móvel integra ímãs de neodímio e uma escala linear óptica, enquanto a base contém as bobinas e o cabeçote do encoder. Esse conjunto garante resposta rápida, grande força de empuxo e operação estável, mesmo em dimensões reduzidas.

Características técnicas

Estrutura ultrafina e compacta: Com apenas 18 mm de largura, permite instalação de até quatro unidades dentro de um espaço de 100 mm. Solução ideal para máquinas compactas e sistemas multieixos.
Alto desempenho dinâmico: O uso de ímãs de neodímio de alto empuxo proporciona movimentos rápidos, alta taxa de ciclo e excelente resposta do sistema.
Baixa geração de partículas: Graças ao design sem cabos na mesa móvel e com contato mecânico limitado apenas às guias lineares, o equipamento é altamente adequado para salas limpas, como em semicondutores e LCD.
Padrões de movimento programáveis: Permite inserir livremente padrões de posicionamento, facilitando a adaptação a diferentes peças e processos.

Modelos disponíveis

A série nano linear NT-XZ é disponível em modelo único, com as dimensões abaixo::

Curso do eixo X: 45 mm.
Curso do eixo Z: 10 mm.
Altura da mesa: 153 mm.
Largura da mesa: 18 mm.

Para encontrar o modelo ideal, entre em contato conosco!

Catálogo exclusivo

Acesse nosso catálogo sobre a Mesa de posicionamento Nano Linear NT-XZ da IKO e confira todas as informações e modelos disponíveis. Catálogo disponível somente na versão em Inglês.
