Mecatronica – Mesa de elevação de posicionamento TZ

Série Mecatrônica

Mesa de elevação de precisão TZ

Conheça um pouco mais

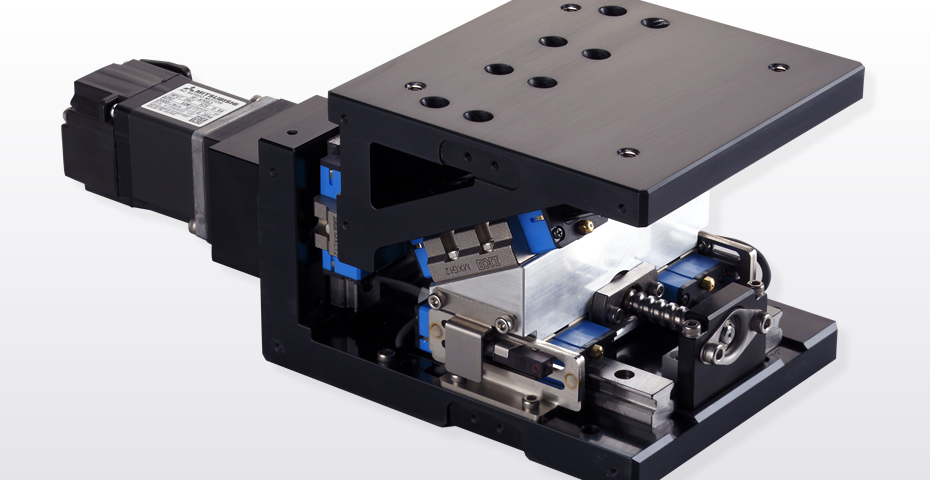

A Mesa de Elevação de Precisão TZ da IKO é projetada para realizar movimentos de posicionamento de alta precisão na direção vertical por meio de um avançado mecanismo de cunha. Esse sistema, combinado com as guias lineares IKO, garante alta rigidez, precisão superior e dimensões compactas, tornando-a ideal para aplicações em máquinas de fabricação de semicondutores, LCDs e dispositivos ópticos que exigem extrema confiabilidade e desempenho.

Características técnicas

Com design compacto e componentes em alumínio de alta resistência, oferece movimentação estável e confiável em todos os eixos. Abaixo, um resumo das suas principais características:

Controle de posicionamento preciso: O sistema adota controle de malha totalmente fechada com codificador linear, alcançando posicionamento com resolução extremamente alta.
Livre de manutenção: Graças ao sistema de lubrificação C-Lube, a mesa mantém desempenho confiável sem necessidade de manutenção por pelo menos 5 anos ou 20.000 km de operação.
Sensores integrados: Na versão padrão, sensores de limite, origem e pré-origem já estão incorporados ao corpo principal, reduzindo o espaço necessário para instalação.

Modelos disponíveis

A série TZ oferece 2 opções de modelos, um modelo de alta precisão e alta rigidez que incorpora guias lineares de rolos e um modelo standard que usa guias lineares de esferas, visando o custo benefício. Ambos apresentam dimensões de mesa de 120 mm e 200 mm. Disponíveis duas relações de redução do movimento de elevação através da cunha, permitindo o posicionamento vertical com um curso máximo de 24 mm.

Para encontrar o modelo ideal, entre em contato conosco!

Catálogo exclusivo

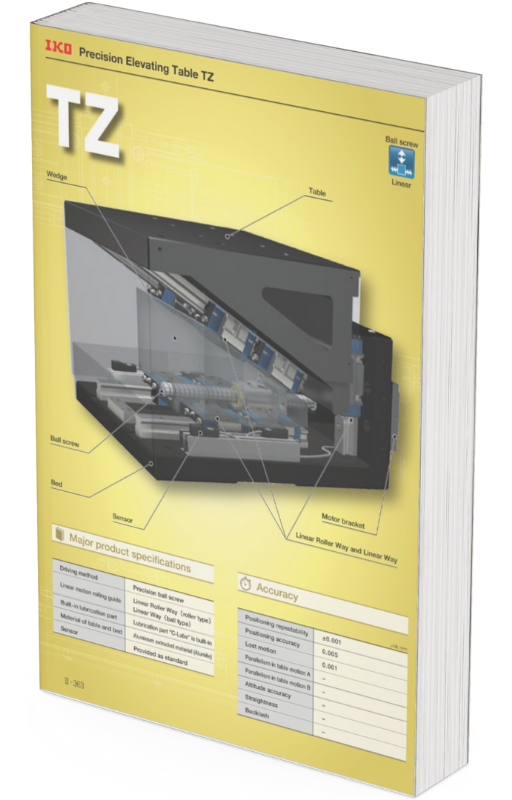

Acesse nosso catálogo sobre a Mesa de elevação de precisão TZ da IKO e confira todas as informações e modelos disponíveis. Catálogo disponível somente na versão em Inglês.
