Guia Linear

Guia Prismática

A IKO oferece soluções avançadas para movimentação linear limitada com foco em alta precisão, rigidez estrutural e operação suave, mesmo sob cargas complexas e em alta velocidade. Com mecanismos exclusivos de gaiola antirastejante, pinhão e cremalheira integrados, os modelos proporcionam movimento linear confiável e contínuo em aplicações que exigem repetibilidade e estabilidade dimensional, incluindo ambientes verticais ou de difícil acesso.

Com diferentes configurações e níveis de capacidade de carga, os produtos estão disponíveis em versões modulares, compactas e de montagem simplificada, sendo ideais para diversos tipos de aplicações.

Características e especificações

Conheça os detalhes e vantagens de cada modelo

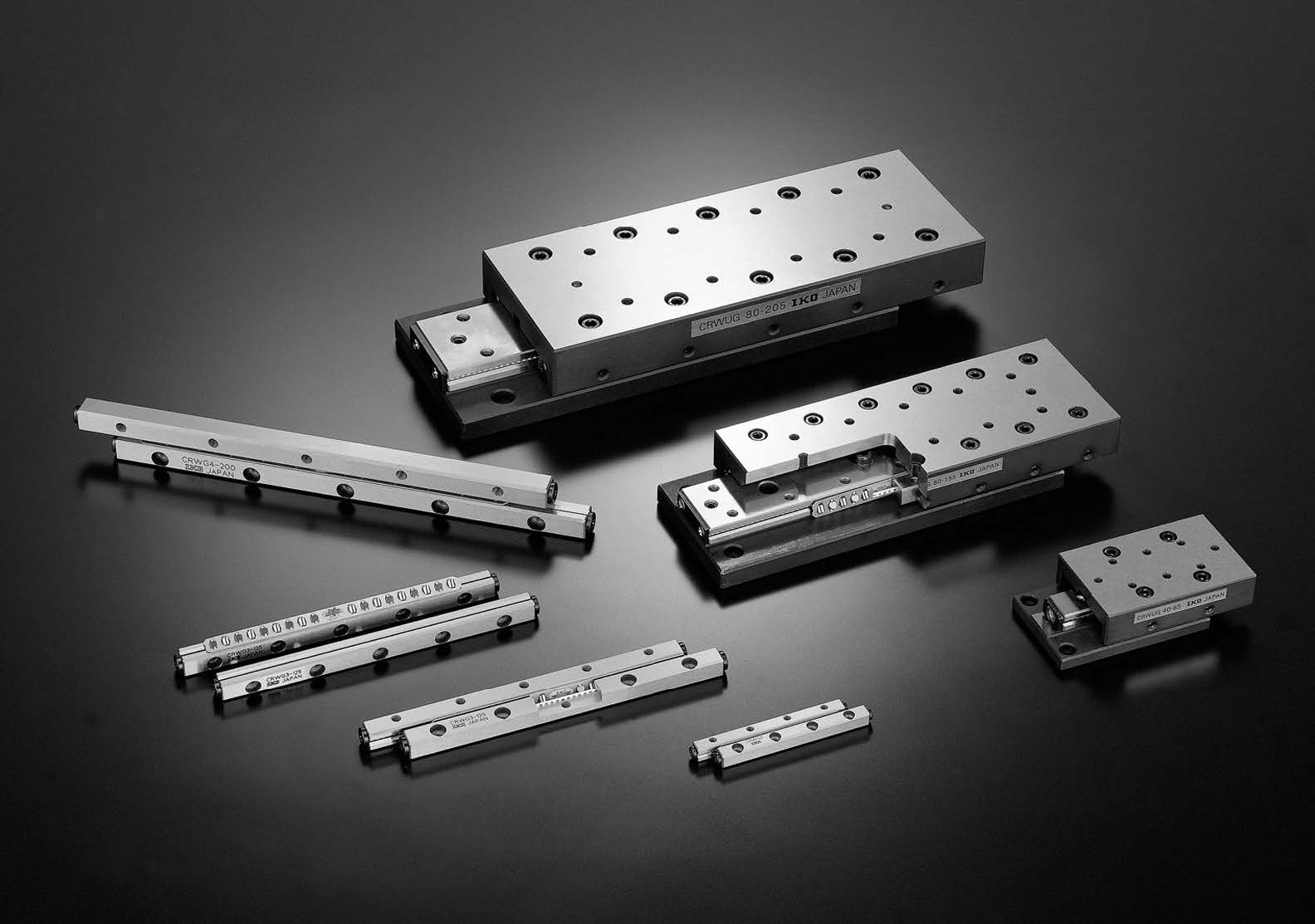

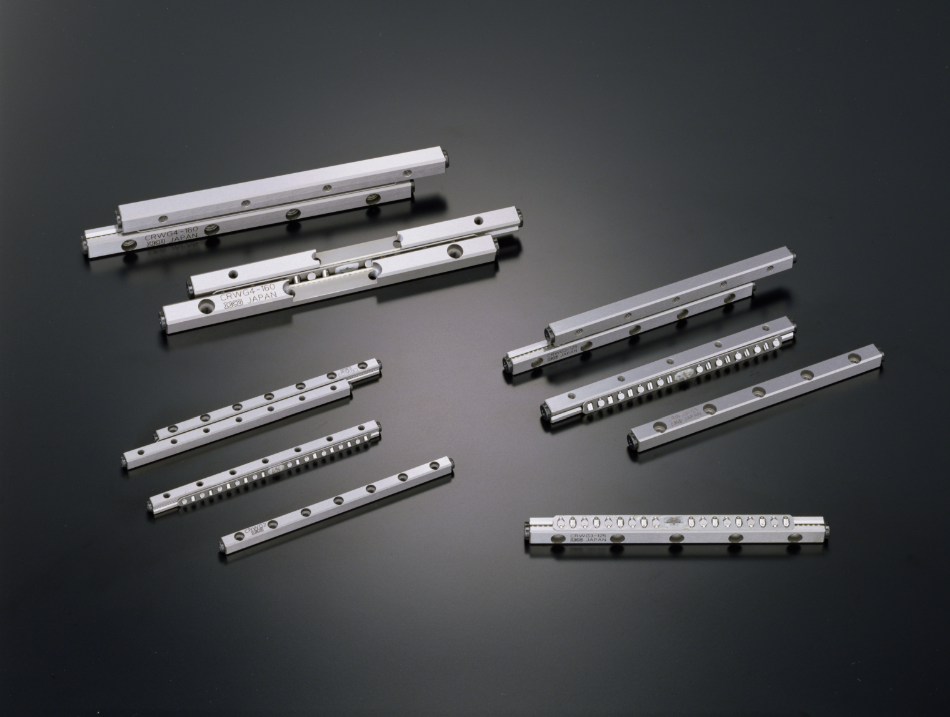

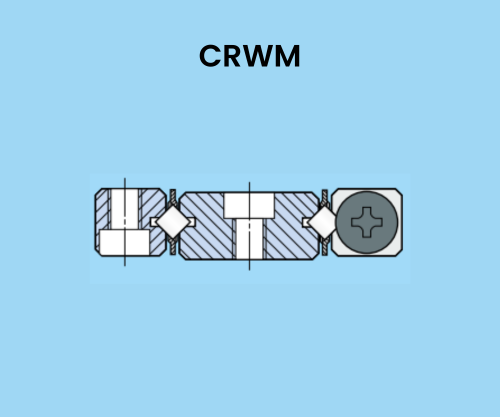

Guia Prismática - CRW / CRWM

As séries CRW (tipo padrão) e CRWM (tipo módulo) são pistas de rolos cruzados tradicionais com montagem flexível e operação linear estável. Oferecem estrutura modular ou em conjunto com guias duplas integradas, proporcionando montagem simples e desempenho contínuo.

  • Movimento de alta precisão: Canais com acabamento fino e rolos cilíndricos de comprimento controlado reduzem o atrito e eliminam assimetrias.
  • Variedade de materiais: Disponível em aço cromo de alto carbono ou aço inoxidável.
  • Montagem simplificada: Orifícios com rosca fêmea ou furo vazado permitem instalação direta em diferentes tipos de equipamento.

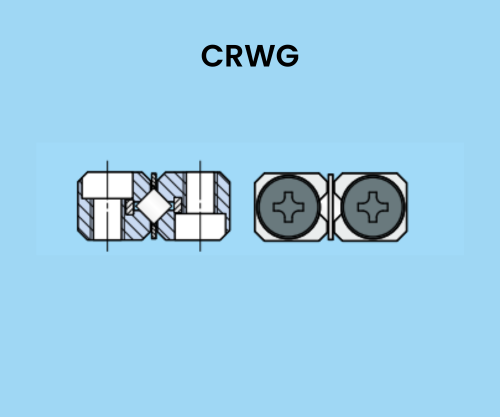

Guia Prismática com Gaiola Antirastejante – CRWG

A série CRWG integra pinhão e cremalheira diretamente na pista de rolos cruzados, eliminando o rastreamento da gaiola e mantendo movimentação suave com altíssima precisão. É ideal para aplicações com eixo vertical e movimentos repetitivos em alta velocidade.

  • Sistema de pinhão e cremalheira integrada: Evita o desalinhamento da gaiola.
  • Alta estabilidade: Operação confiável mesmo em aplicações verticais ou longos períodos de uso contínuo.
  • Desempenho preciso e suave: Rolos cilíndricos controlados e canal de precisão garantem estabilidade de movimento e mínima resistência ao atrito.

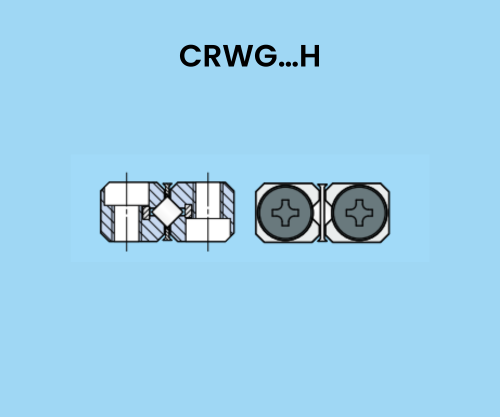

Guia Prismática H com gaiola antirastejante - CRWG…H

A CRWG…H é uma versão de alta capacidade da série CRWG, mantendo as mesmas dimensões externas, mas com significativa elevação da classificação de carga e da rigidez, graças à otimização do contato com o canal e ao aumento do número de rolos.

  • Capacidade de carga elevada: Projeto revisado amplia área de contato e número de rolos, suportando aplicações mais exigentes.
  • Sistema de pinhão e cremalheira integrada: Mantém movimento linear estável evitando o desalinhamento da gaiola, mesmo em aplicações verticais.
  • Instalação facilitada: Dimensões de montagem compatíveis com a CRWG convencional.

Mesa de Rolos Cruzados com gaiola antirastejante – CRWUG

A CRWUG é uma unidade de pista de rolos cruzados de precisão ultra elevada, com gaiola antirastejante acionada por pinhão e cremalheira. Montada sobre mesa e base com acabamento esmerilhado, garante suavidade extrema no movimento linear e elimina deformações da gaiola, mesmo sob altas velocidades ou longos ciclos.

  • Antirastejamento total: Sistema mecânico de pinhão e cremalheira elimina deformações da gaiola — ideal para aplicações verticais ou de uso intensivo.
  • Intercambiável com modelos convencionais: Mantém as mesmas dimensões externas da CRWU, facilitando substituições sem ajustes no projeto.
  • Movimento de alta precisão: Estrutura com rolos de comprimento rigorosamente controlado e canais usinados com precisão garantem operação suave e sem deflexão de giro.

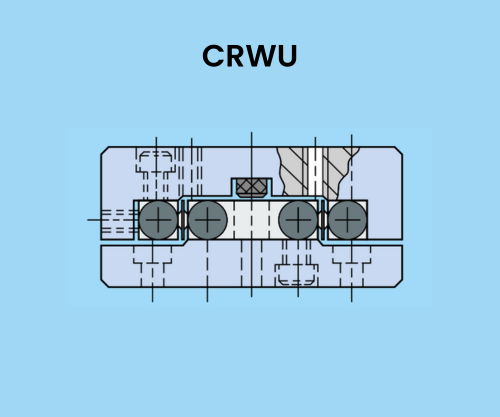

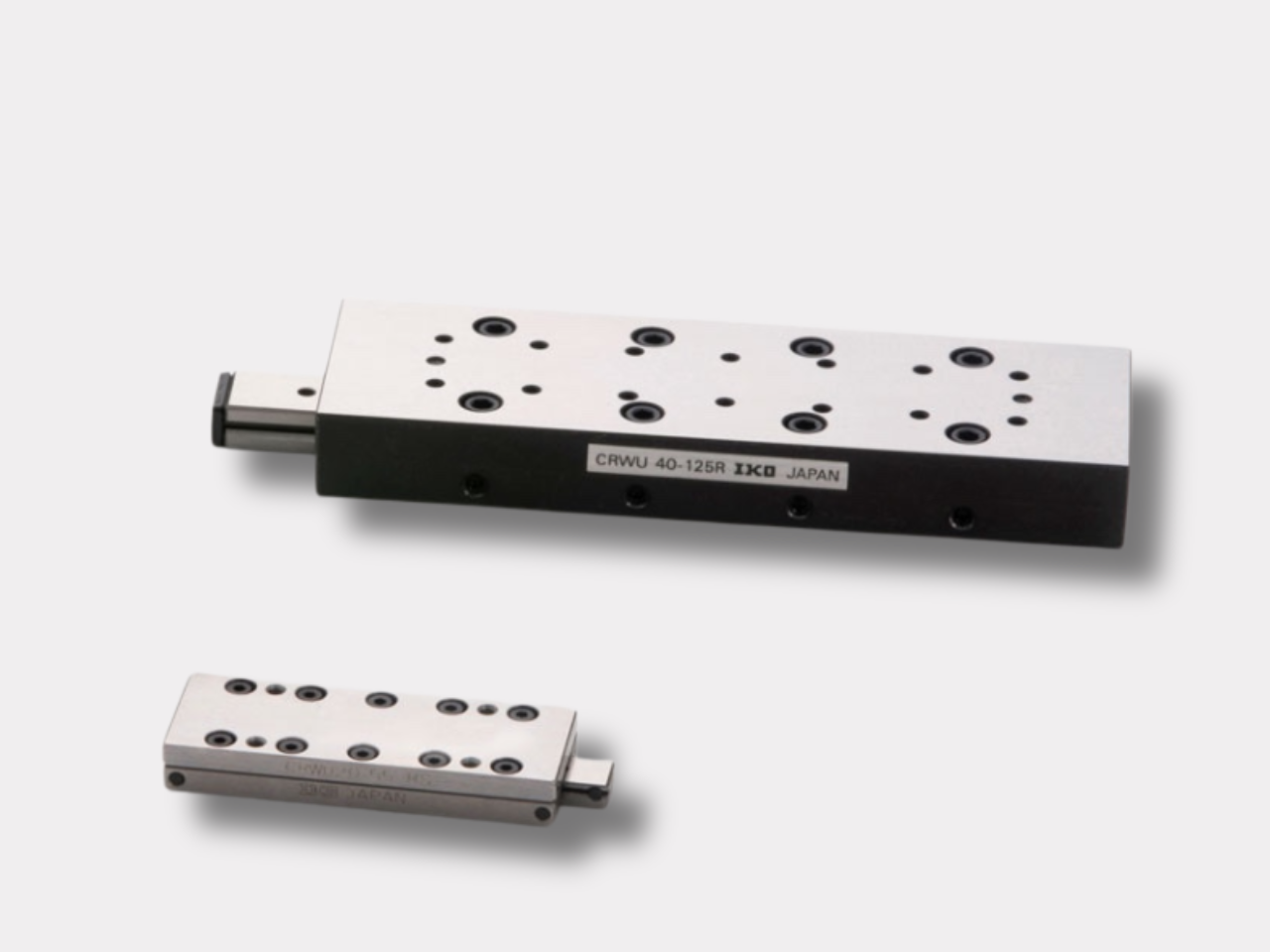

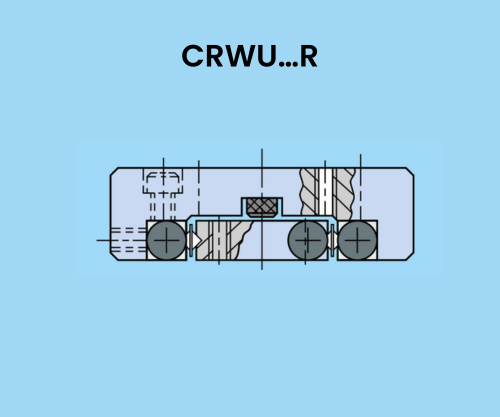

Mesa de Rolos Cruzados - CRWU

A CRWU é uma mesa de rolos cruzados com estrutura integrada e rigidez elevada. Sua construção reduz erros de usinagem e proporciona movimentação linear suave, ideal para máquinas e dispositivos que exigem precisão estável.

  • Alta precisão e suavidade: Rolos cilíndricos de ultra precisão e guia central integrada reduzem variações e permitem operação sem entraves.
  • Alta rigidez estrutural: Mesa e base integradas com projeto robusto oferecem resistência a cargas multidirecionais.
  • Variedade de modelos: Disponível em diversos tamanhos e configurações, adaptando-se à estrutura e ao porte dos equipamentos.

Modelos disponíveis

A Guia Prismática da IKO está disponível em diferentes versões para atender a diversas necessidades industriais

Para detalhes sobre modelos disponíveis, dimensões e especificações consulte nosso catálogo exclusivo sobre Guia Prismática

Guia Prismática

Guia Prismática H com gaiola antirastejante

Guia Prismática com Gaiola Antirastejante

Mesa de Rolos Cruzados com gaiola antirastejante

Mesa de Rolos Cruzados

Conheça os catálogos completos de Guia Prismática

Confira todas as opções e especificações nos nossos catálogos e encontre a solução ideal para o seu projeto.
