Guia linear – Guia de rolo cruzado

Guia Linear

Guia Prismática

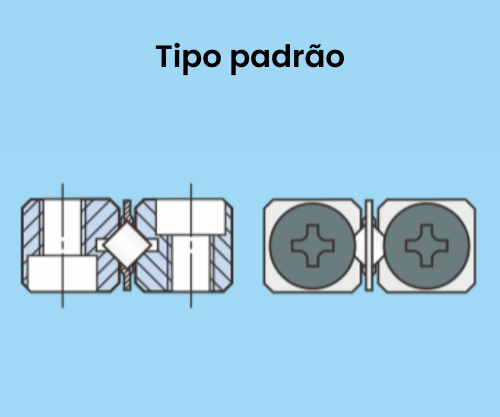

A Pista de Guia Prismática da IKO é uma guia de rolagem de movimentação linear que incorpora uma gaiola de rolos entre duas guias, cujas superfícies em forma de V são usadas como ranhura de pista. A disposição ortogonal e alternada dos rolos cilíndricos permite o recebimento de cargas em qualquer direção e executa uma movimentação linear suave e com precisão extremamente alta. Possui rica variedade de tamanhos e podem ser selecionados de acordo com a aplicação.

A Pista de Guia Prismática com Gaiola Anti-Deformação da IKO integra um mecanismo de pinhão e cremalheira na Pista de Rolos Cruzados, obtendo uma função à prova de deformação da gaiola e apresentando uma movimentação linear suave com precisão super elevada.

Especificações gerais

Selo limpador: Para prevenir a entrada de substâncias estranhas em um canal, pode-se substituir por um selo limpador que possui uma função de batente terminal SB. O selo limpador não pode ser montado em todas as extremidades da guia. As posições de montagem podem ser alteradas afrouxando o parafuso.
Alta rigidez: A gaiola é trocada por uma gaiola feita em liga de cobre de alta rigidez projetada para atender a aplicações em eixo vertical. Essa gaiola possui uma estrutura que previne a queda dos rolos somente de um lado. É recomendável utilizar a gaiola de rolos de alta rigidez em aplicação de eixo vertical em combinação com o batente terminal SB.
